700Mbps越えIPoE方式とtransix導入で回線高速化

光回線でもインターネットが遅いときがありますよね。夜になると反応しなくなるとか、ゲームや大量のデータを送受信する（大量のセッションが発生する）と固まったりしますよね。

それは、インターネットをするための装置が能力不足（ホームゲートウェイや安い家庭用ルータなど）になっていることと、インターネットを利用する際に通信許可を調べる場所が混雑している状態（IPv4 PPPoE方式のボトルネック）だからです。

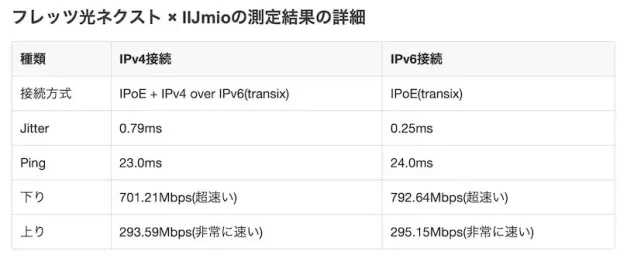

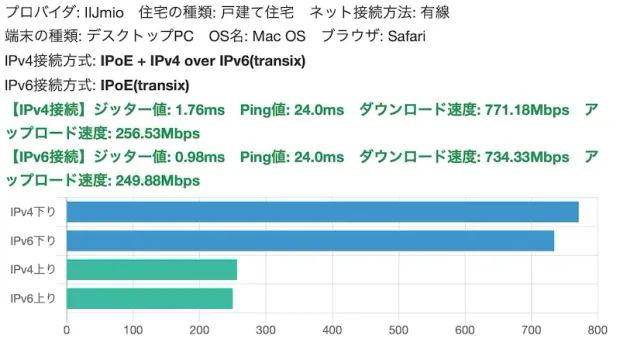

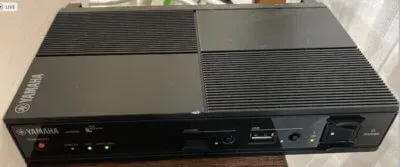

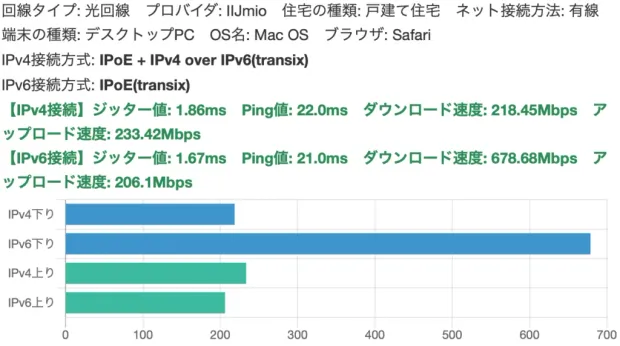

これを解決するには、ホームゲートウェイを高性能な業務用ルーター「YAMAHA NVR510」と小型ONUへ切り替え、インターネットの接続方式をIPv4 PPPoEから「IPv6 IPoE＋IPv4 over IPv6（DS-Lite方式のtransix）」に切り替えることで、回線計測700Mbps超えの快適な爆速環境を実現できます。

※注意：NVR510のRev.15.01.23ファームウェアは不具合（リブート問題）のため見送り、最新安定版（Rev.15.01.26以降）を利用してください。

• 無線チャンネルは重ならないように配置→遅いとか反応しない時に無線LANのチャンネル見てますか？
• 使わなくなったiPhoneやiPadの使い道

• 在宅勤務などで、家でインターネットを利用する機会が増えた方
• 夜間や休日にインターネットが遅いと感じるすべての方
• 価格ではなく性能と安定性の良いルーターを探している方
• 小型ONUを導入してコンセント周りをすっきりさせたい方
• IPv6 IPoE接続＋IPv4 over IPv6（DS-Lite／transix）を利用したい方

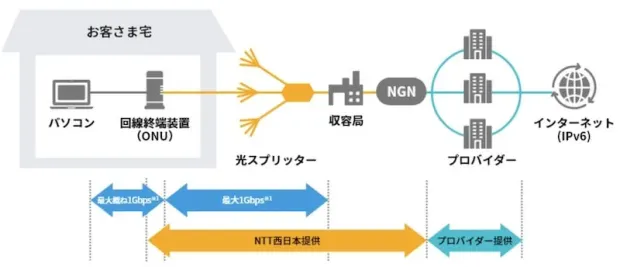

光回線を「高速道路」に例えると分かりやすいです。現在主流の IPv4 PPPoE方式 は、高速道路の入り口に 「昔ながらの狭い有人料金所（網終端装置：NTE）」 が設置されている状態です。

昼間はスイスイ走れても、夜間帯や休日に利用者が一気に増えたり、NetflixやYouTubeの高画質動画を見る人が増えたりすると、この「狭い料金所」で大渋滞が発生します。プロバイダー側は勝手にこの料金所を広げることができず、NTTの厳しい基準を満たさない限り増設も許されません。結果、家の光回線がいくら速くても、出口の料金所がボトルネックになり、一時的にダイヤルアップ時代のような1Mbps未満の速度にまで激下がりしてしまうのです。

一方、次世代の IPv6 IPoE方式 は、この古い料金所を完全にバイパスし、プロバイダーが用意した 「超巨大なETC専用直結ゲート（VNE）」 を通る仕組みです。渋滞ポイントそのものが存在しないため、夜間でも安定して数百Mbpsの速度を叩き出すことができます。

しかし、「IPv6 IPoE」だけでは従来のIPv4サイト（多くの一般的なWebサイトやゲーム）が見られません。そこで、IPv4の車をIPv6のキャリアカーに乗せて、このスイスイ走れる専用ゲートを通過させる技術が 「IPv4 over IPv6（DS-Liteやv6プラス）」 なのです。

両機には10年の技術の差があり、ハードウェアの性能差、ソフトウェアによる差があります。

• NVR500にしかない物 ：

  • ISDNポート：これにより高速デジタル専用線（64kbit/s, 128kbit/s）やアナログ回線での通信ができます。

• NVR510にしかない物 ：

  • ONUポート ：これにより小型ONUを使うことができます。

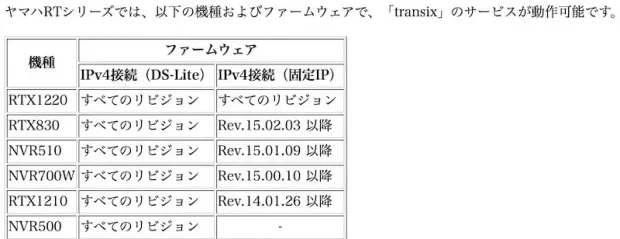

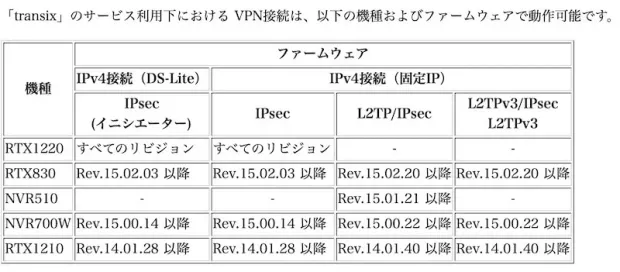

  • transix利用時のIPv4接続（固定IP）対応。

ISDNが必要なければ NVR510 をお勧めします。なお、transix利用時のIPv4接続（DS-Lite）はNVR500でもNVR510でも利用できます。

NVRは「Net Volante Router」と「New Value Router」を意味しています。

• NVR500 SPECIAL INTERVIEW 04

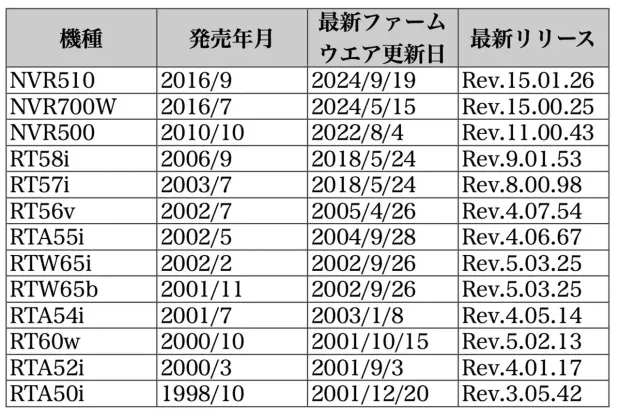

Net Volante Routerは、NVR500以前の機種はネットボランチシリーズのRT5x（RT58i、RT57i、RT56v、RTA55i、RTA54i、RTA52i、RTA50iなど）でした。これらはISDN全盛の時のルーターでした。私は1998年に発売されたRTA50iを持っていました。

• YAMAHA NEWS RELEASE (NetVolante RTA50i)

10年前は自宅にサーバやNASを置いて、外出先から接続することが普通でした。DDNSが無いときは固定IPを利用していました。今は敢えて自宅にサーバを置かないでレンタルサーバを使うなら固定IPは必要ありません。一部、VPN、NAS、ネットワークカメラなどは固定IPでなくてもDDNSで解決できるため、予算で選ぶか、楽な方で選ぶかで決めます。

DS-Liteは、ポート解放はできません。 つまり、払出IPで自宅にサーバを建てる場合や ポート解放する場合 、transix IPv4接続（DS-Lite）利用時は IPv4 PPPoEも定義 して、自宅サーバー向けもしくは ポート解放向けはIPv4 PPPoE経由 、 それ以外はDS-Lite向けの経路 をルータに定義する必要があります。この作業は中級者以上でないと初心者にはできないため、初心者は素直にレンタルサーバーを借りてください。もしくはtransix IPv4接続（固定IP）を 契約 してください。

最近のVPN、NAS、ネットワークカメラはルータ定義を触らなくても外部から接続できるのでそれを利用してもよいですが、パスワードはパスワード生成器で作って複雑なパスワードを設定してください。特定亜細亜の製品は侵入されるかもと想定して利用してください。YAMAHAのルータOSは独自OSであり、Linuxを使っているルータに較べて安全ですが、ファームウェアの更新は確実にしてください（設計はYAMAHAですが、製造は中国でしていますから……）。

Rev.15.01.23は2022年4月18日に公開されましたが、リブートしてしまう不具合のため、2022年4月21日に公開が停止となりました。以下のバージョンも公開停止となっています：

• RTX3500：Rev.14.00.32（2022/04/06）
• RTX5000：Rev.14.00.32（2022/04/06）
• RTX830：Rev.15.02.24（2022/04/18）
• NVR510：Rev.15.01.23（2022/04/18）

• IPv6 IPoEで宅内端末が外部露出するのを防ぐ「IPv6動的フィルタ」は絶対必須 ：従来のIPv4（NAT/NAPT）と異なり、IPv6 IPoE接続では宅内のパソコンやスマホ1台1台に グローバルユニキャストアドレス（インターネット側から直接識別できるIPv6アドレス） が割り当てられます。YAMAHA公式の設定例やWeb GUIの「かんたん設定」通りに IPv6パケットフィルタおよびIPv6動的フィルタ（ステートフルインスペクション） を必ず適用し、外部からの直接通信をすべて遮断（reject）してください（フィルタなしで接続すると宅内のPCやNASが外部へ丸裸で露出します）。

• login と administrator の両パスワード設定＆WAN側管理アクセス完全遮断 ：YAMAHAルーターには一般ユーザー用（login password）と管理者用（administrator password）の 2段階のパスワード があります。片方だけ設定してもう片方が未設定だと突破される恐れがあるため両方に強固なパスワードを設定し、インターネット（WAN/ONU）側からの TELNET・SSH・HTTP 管理アクセスは完全に遮断してください。

• 設定変更・ファーム更新前の「CONFIGバックアップ」習慣 ：ファームウェア更新やフィルタ定義を変更する前には、必ずWeb管理画面（「管理」→「保守」→「設定ファイルのバックアップ」）から現在の設定ファイル（.txt）をPCへ保存しておけば、万一設定ミスで繋がらなくなっても数分で完全復旧できます。

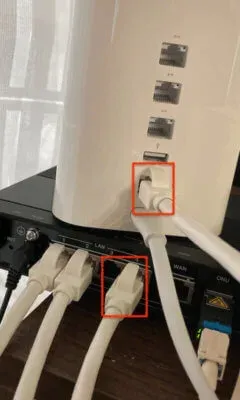

• 無線LAN親機（AirMac Extreme）のサポート終了に関する補足 ：記事後半の写真で使用している Apple AirMac Extreme はメーカーのファームウェア・セキュリティ更新が終了しています。これから無線LAN親機（アクセスポイント）を組み合わせる方や買い替える方は、最新の暗号化規格 WPA3 と自動ファームウェア更新に対応した現行のWi-Fi 6 / Wi-Fi 6E / Wi-Fi 7対応アクセスポイント（ブリッジ／APモード運用）を選ぶのが安全・高速です。

ルーさん（猫様）が産まれた次の年に身内の不幸がありました。その時、支払いなど色々した中に IIJmio の統合前の会社 IIJ4U の請求書がありました。IIJ4Uに解約の理由を言うと、お悔やみと、「支払いは必要ありません」と……嗚呼……。他の企業すべてが淡々と「何時いつまでに、何円支払ってください」と言う中で、IIJ4Uだけが優しい気遣いでした。

元々、私もIIJ4Uに加入していましたが、 IIJmio に統合されてからもMVNOで電話やデータ通信を格安で利用していますし、今回インターネットのプロバイダーを IIJmio に変えました。

なお、 「光コラボ」には気をつけないといけません。以前はNTTとインターネットプロバイダーは別々でしたが、ここ何年かは光コラボといって「支払い先は一箇所であとは今まで通りでいい」なんて聞いたことがありますが、とんでもない。NTTのひかり電話を使い、追加番号、複数チャンネル、ナンバーリクエスト、ボイスワープなどのオプションが使えない場合があるので、よくよく調べないといけません。また、フレッツ光からの転用や事業者変更はコンピュータ上のロックがかかっていて解約や変更が簡単にできない状態になっている場合があります。

わたしの場合、ぷららから IIJmio に切り替える際、ぷららは自動的に『ぷららv6エクスプレス』が有効になっていたために切り替えできず、ぷららに聞いても「調査します」と言って数日梨のつぶてで、結局自力で探し当てて『ぷららv6エクスプレス』を無効にして切り替えできました。光コラボでないわたしでさえこうだったので、光コラボは……。

• パソコン、OS、LANケーブル、ルータ、ハブ、無線LANなど古い機材を利用されている方は、最新版にすることで快適な環境を手に入れることができます。

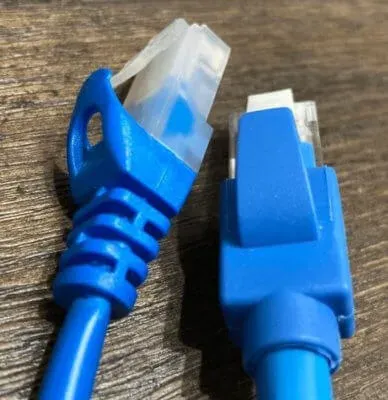

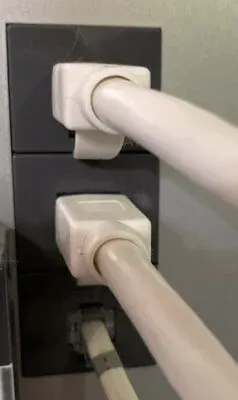

• LANケーブルは対応する規格によってカテゴリー分けされています：

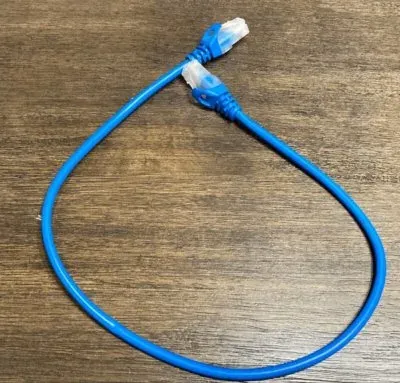

  • カテゴリー5e は最低条件です。

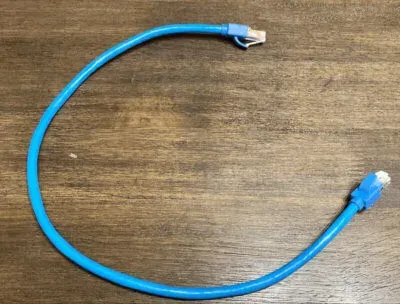

  • 光回線が1Gbpsまでなら シールドなしのカテゴリー6A で十分だと思います（カテゴリー5eからカテゴリー6Aに上げたからといって速度が向上するとは限らず、誤差の範囲くらいの変動かもしれません）。
  • カテゴリー5は、光回線が100Mbpsなら使ってもいいですが、1Gbpsの光回線では論外です。
  • 10Gbpsの光回線は、まだ地方には選択肢がないため、無理して10Gbpsにするより1Gbpsを楽しみましょう。
• シールド付のLANケーブル（STPケーブル）は一般人には必要ないので購入しないでください。普段アース付コンセントに拘ってないでしょ？だから、シールドありのカテゴリー6A、カテゴリー7とかカテゴリー8なんて買ってもゴミの元、トラブルの元です。企業の普通の電算室でもシールド付きは使いません。どうしてもシールド付きにしたいなら、建物の設計段階からアースを含めて考慮してください。

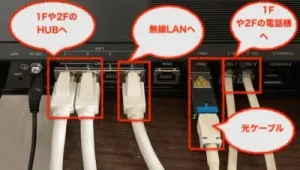

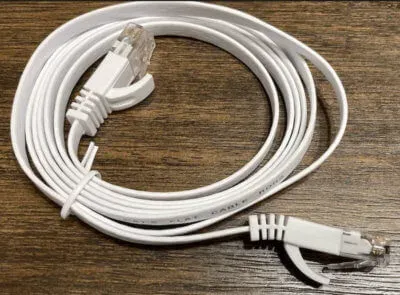

• ルータと無線LAN親機との接続には、 フラットケーブルは断線の恐れがある ため使わないことをお勧めします。より線や単線のストレート結線の普通のLANケーブルがお勧めです。
• パソコンだとYouTube、Netflix、Google、Facebook、InstagramなどがIPv6接続で利用することができ、高画質な映像を途切れることなく楽しむことができます。
• 無線LANはどんなに速くてもLANケーブルによる有線接続には叶いません。

• LANケーブル接続によるパソコンでブログを書いてプレビューした時の速さに慣れてくると、たまにdocomo回線を使いスマホで見てみると「遅い……」となり、スマホ向けに画像を縮小したり圧縮したりという作業になってしまいます。
• 「もっと高速化するためには病」に罹患するかもしれません。治療法は爆速化するしかありません。

インターネットを快適に使うなら、 IPv6 IPoEとIPv4 over IPv6に切り替える ことをお勧めします。ルータもNTTが提供している ホームゲートウェイを止めて 市販の高性能ルータに買い換えることをお勧めします。その中でも YAMAHA NVR510 なら十分な性能を確保することができます。

IPv4 over IPv6には何種類か（DS-Lite、MAP-E、MAP-T、4rd、4in6）あります。契約されているインターネットプロバイダのホームページを確認するとわかります。 IIJmio の場合は、DS-Lite方式のtransixを使います。

「IPv4 over IPv6（DS-Liteやtransix）」での通信を処理するためには、ルーター側に非常に大きなCPU負荷がかかります。数千円〜1万円台で売られている家庭用の安いルーターでは、このカプセル化処理に耐えきれず、結果的に 通信が突然切れたり、ルーターがフリーズ・再起動を繰り返す という現象が頻発することがあります。さらに、昨今のスマホ・PC・スマート家電の大量接続による 「NATセッション数の枯渇」 も家庭用ルーターの息の根を止める原因です。

しかし、YAMAHAの NVR510 は企業ネットワークの中枢を担うための「業務用ルーター」です。圧倒的なルーティング性能と、家庭用ルーターとは桁違いのNATセッション保持数（最大65,534セッション）を誇り、家族全員が一斉に4K動画を見ながらオンラインゲームをし、さらに裏で大容量ファイルのダウンロードを行っても、処理落ちやパケットロスが一切起きません。

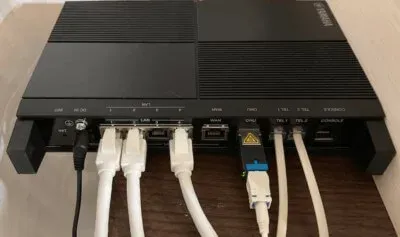

さらに「小型ONU」をルーター本体に直接挿し込めるため、NTTからレンタルされる大きく邪魔な「ホームゲートウェイ（HGW）」を排除し、ネットワークを限りなくシンプルかつ堅牢に再構築できるのも、NVR510の唯一無二の魅力です。

• FAQ list for Yamaha Network Products
• 知識&技術

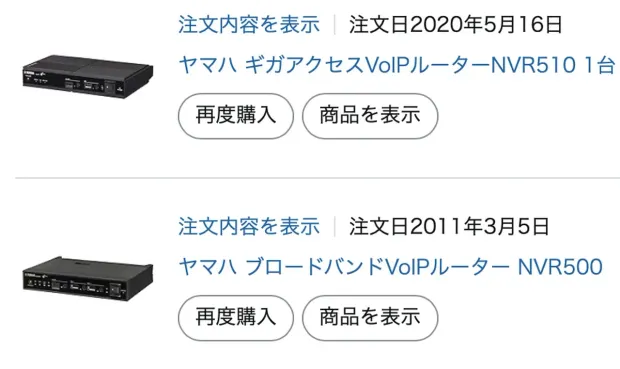

業務用が基本なため、NVR510も業務用としても使えます。NVR500も2010年に発売されていますが、IPv4 PPPoEで使うのであれば今でも十分な性能を出すことができます（生産終了から5年は修理が可能）。そのため故障知らずで何年でも稼働します。企業では減価償却の関係で5年で入れ替えされますが、10年でも平気で作動します（部品保有年数の関係で仕方なく切り替えることもあります）。自宅のNVR510も実家のNVR500もまだ現役で稼働しています。
